Máquina de desmontaje de cilindros
Amplia compatibilidad:Maneja varios cilindros hidráulicos roscados (60–400 mm de diámetro exterior) con un amplio rango de torsión (200–50 000 N.m).
Mecanismo de bloqueo simplificado:El diseño de autoalineación reemplaza la sujeción hidráulica, mejorando la confiabilidad y la facilidad de uso.
Sistema hidráulico eficiente:Utiliza fluido de emulsión y piezas estándar de minería para un fácil mantenimiento y durabilidad.
Control inteligente y seguro:Controlado por PLC con protección contra sobrecarga, cortocircuito y pérdida de presión.
Alta potencia y capacidad:Motor de 15 KW, torque de 20.000 N.m y recorrido de corredera de 4.000 mm para operaciones pesadas.
Introducción del producto

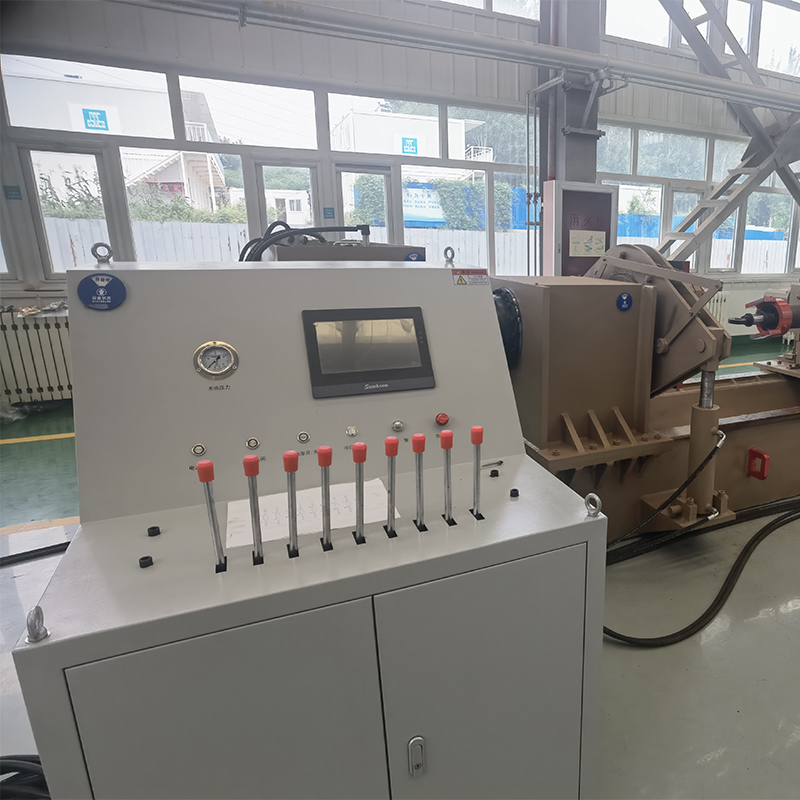

La máquina de desmontaje de cilindros GCZJ-400 es un equipo especializado diseñado para desmontar diversos cilindros hidráulicos roscados. Desarrollada mediante una exhaustiva investigación y mejoras basadas en prototipos previos de los últimos años, es ampliamente aplicable a todo tipo de cilindros hidráulicos con tapas roscadas.
Características y estructura principal
La máquina puede desmontar diversos modelos de cilindros roscados y gatos con un ensamblaje firme. Permite el apriete controlado por par para el ensamblaje de cilindros roscados y el desmontaje y montaje de componentes roscados de gran tamaño. El mecanismo de bloqueo autoalineable sustituye al sistema de sujeción hidráulico original, ofreciendo una estructura más sencilla, un funcionamiento más sencillo y un rendimiento fiable. Utiliza emulsión como fluido hidráulico, con la estación de bombeo separada de la unidad principal. Los componentes hidráulicos utilizan piezas estándar para minería para facilitar el mantenimiento y la sustitución. El sistema de control eléctrico incluye protección contra sobrecarga, cortocircuito y pérdida de presión. La máquina consta principalmente del bastidor, la unidad de sujeción deslizante, el tambor de conexión, el mandril, el sistema de accionamiento del motor hidráulico, el sistema de operación hidráulica y el sistema de control eléctrico.
Parámetros técnicos
| Parámetro | Especificación |
Motor de central eléctrica |
15 kW |
Par del motor hidráulico |
20.000 N.m |
Caudal hidráulico |
40 L/min |
Presión del sistema |
0-20 MPa |
Rango de par |
200-50.000 N.m |
Empuje de sujeción |
125 kN |
Fuerza de tracción de sujeción |
80 kN |
Diámetro exterior máximo de desmontaje |
60-400 milímetros |
Viaje de diapositivas |
4.000 milímetros |
Sistema de control |
SOCIEDAD ANÓNIMA |
Dimensiones generales |
9.500×2.200×1.500 mm |
