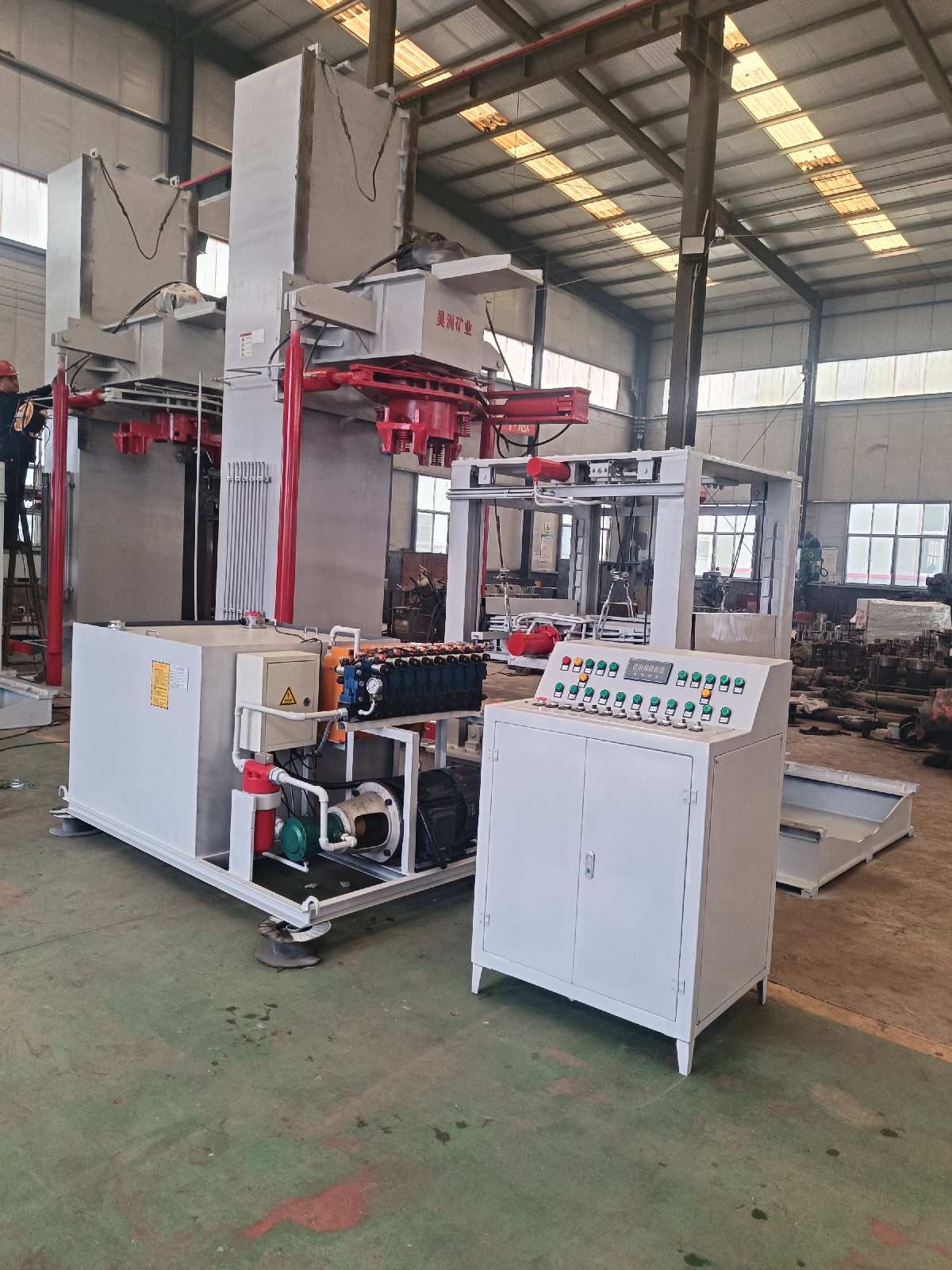

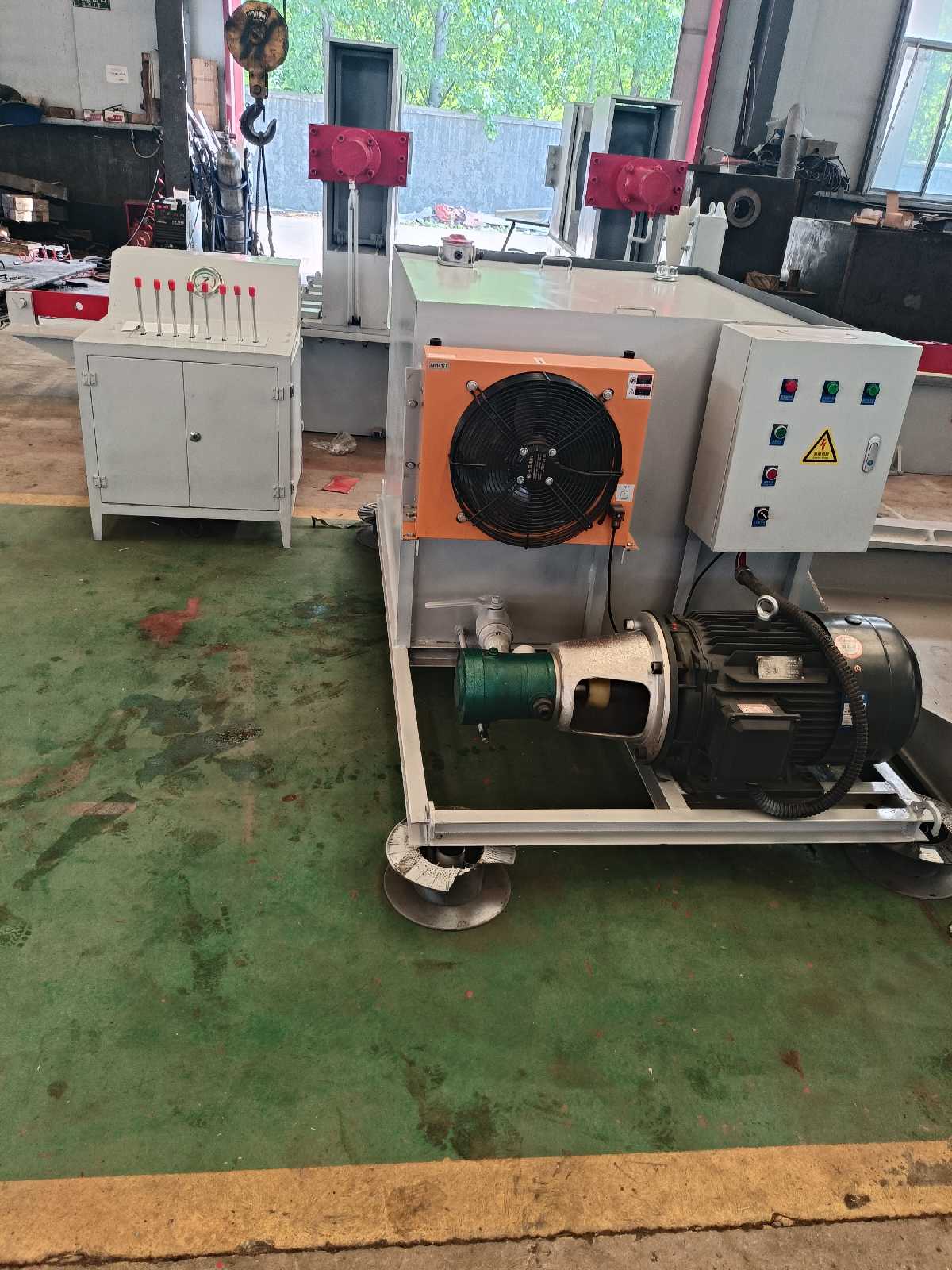

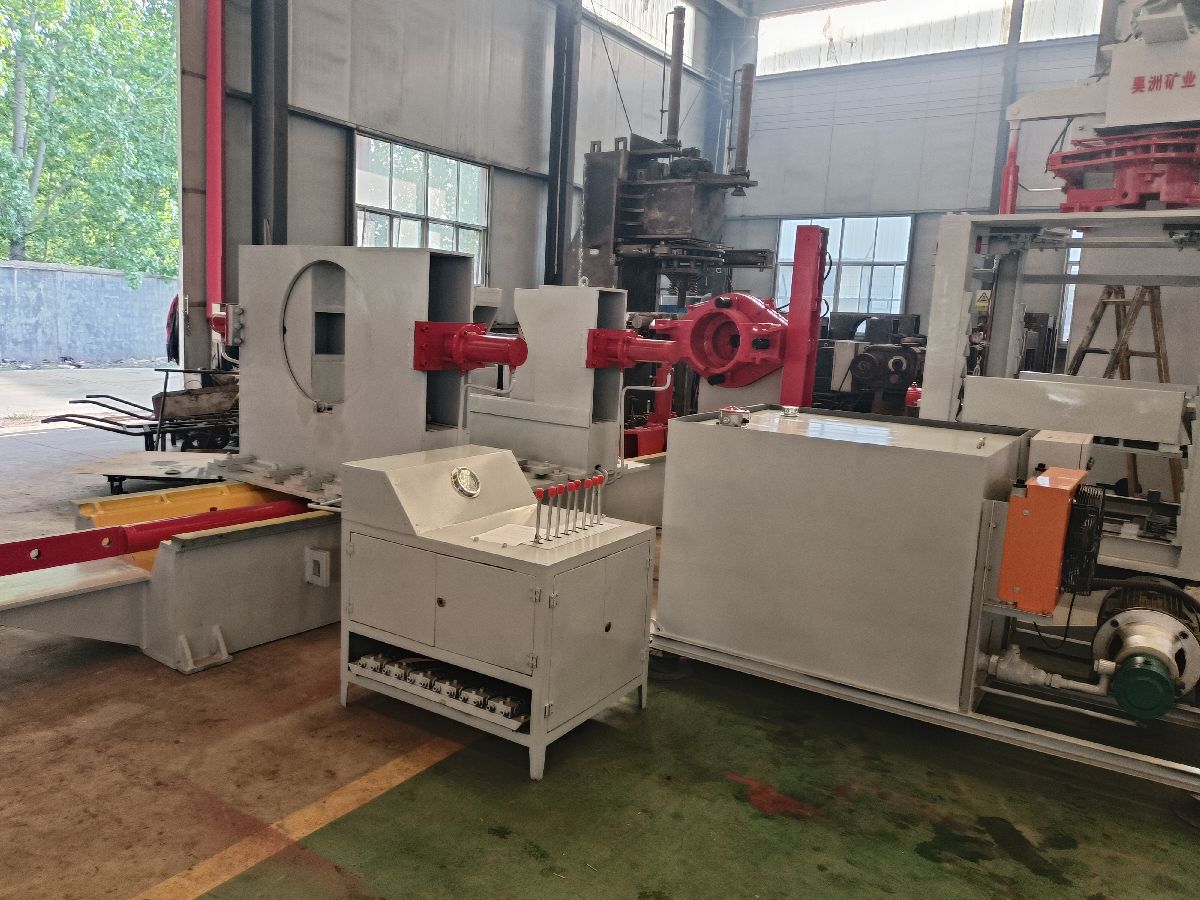

Desmontador eléctrico de columnas verticales
La máquina de desmontaje vertical es un equipo especial diseñado para la producción de columnas y gatos y el taller de reparación, que consta principalmente de carrocería, dispositivo de movimiento delantero y trasero de la carrocería, caja del husillo, mesa, dispositivo de fijación de la columna, dispositivo de sujeción, sistema hidráulico y control eléctrico y otras partes.
Características técnicas:
1、El desmontador vertical adopta un motor hidráulico de baja velocidad y alto torque para el movimiento giratorio y un cilindro hidráulico para la acción de presión y tracción, que puede completar el montaje y desmontaje de varios tipos de columnas, especialmente el desmontaje de bujes guía roscados, y la velocidad de rotación puede ser infinitamente ajustada.
2. Esta máquina tiene una estructura vertical y consta de un bastidor en forma de "L", un mecanismo de transmisión de la caja de husillos y un dispositivo de elevación, un dispositivo de fijación de la columna, un dispositivo de desplazamiento del carro, un cilindro de soporte, un cilindro de presión, un dispositivo de sujeción hidráulica de la base, un sistema hidráulico y un control eléctrico. El dispositivo de sujeción utiliza transmisión hidráulica.
El dispositivo de sujeción adopta el modo de transmisión hidráulica de posicionamiento y sujeción automáticos, lo que no solo facilita la sujeción de la pieza de trabajo, sino que también reduce en gran medida la intensidad de mano de obra del trabajo de desmontaje, mejora la calidad y la eficiencia del desmontaje y es un equipo de desmontaje y montaje ideal para columnas.
Parámetros técnicos:
| Especificaciones de la columna de desmontaje | Diámetro exterior ≤630 mm |
| Longitud de cilindro aplicable | ≤2500 mm |
| Par de desmontaje del motor | 30000 N.m |
| Par de torsión del cilindro adicional | 300000 N.m |
| potencia del motor | 18,5 kW |
| Caudal | 56L/minuto |
| Presión del sistema | 25 Mpa |
| Dimensiones externas (L×An×Al) | 5×2,35×5,2m (parte subterránea 1,7m) |
| Distancia de recorrido hacia adelante y hacia atrás del carro de alimentación | 1600 mm |
| Desmontaje de la carrera del cilindro | 1200-2200 mm |
| Carrera del cilindro de sujeción | 200 mm |
| Rango de diámetro de sujeción | ≤600 mm |
| Elevación de base | 800 mm |
| Base | Sujeción automática |
| Método de operación | Botón pulsador de control eléctrico/control remoto |
| Peso | 14,5T |
Configuraciones principales:
| Nombre | Modelo | Cantidad |
| Motor | 18,5 kW | 1 unidad |
| Motor hidráulico | Sacúdelo | 1 unidad |
| Bomba de aceite | 40MCY14-1B | 1 unidad |
| Válvula direccional electrohidráulica | 4WE6J61B | 9 juegos |
| Bloqueo hidráulico | Z2S10 | 8 unidades |
| Cilindro de aceleración | ¢125 Carrera 250 mm | 2 unidades |
| Cilindro del motor de elevación | ¢100 Carrera 2,1 m | 2 unidades |
| Cilindro del carro de alimentación | ¢100 Carrera 1,6m | 1 unidad |
| Cilindro de carro elevador | ¢100 Carrera 600mm | 1 unidad |
| Cilindro de retención derecho e izquierdo | ¢80 Carrera 250 mm | 2 unidades |
| Apriete derecho e izquierdo | ¢100 Carrera 250mm | 2 unidades |
| Cilindro antirretroceso | ¢63 Carrera 60mm | 1 unidad |
| Manguera de alta presión | 34 artículos | |
| Sensor de estrés | 1 unidad | |
| Instrumentación Digital |

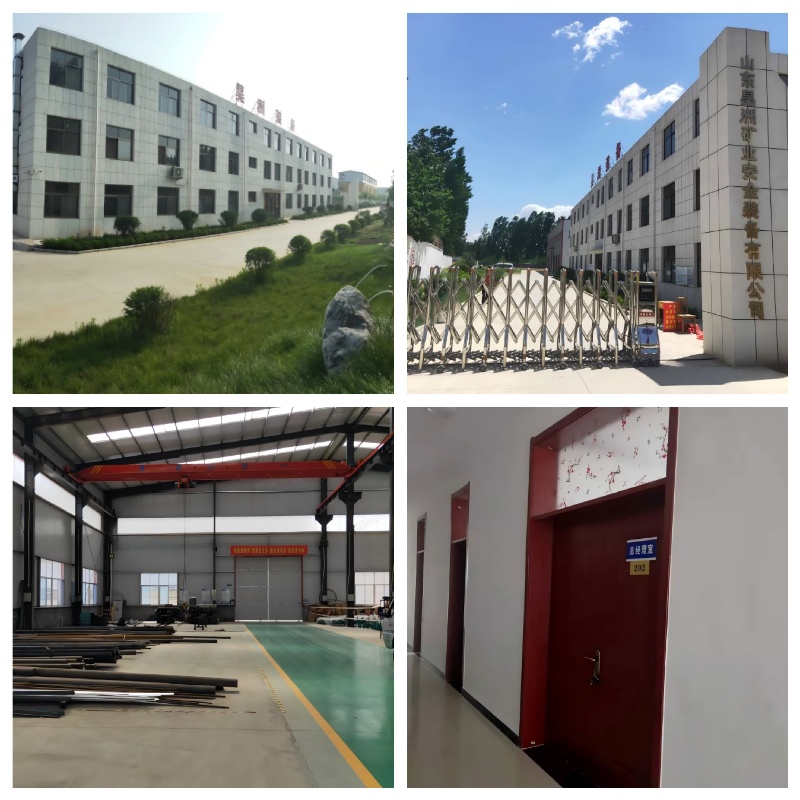

Shandong Haoshou Mining Safety Equipment Co., Ltd., con una inversión de 60 millones de yuanes y una superficie de 23 acres, ha construido una planta de 8.000 metros cuadrados que se dedica principalmente a la producción de equipos de desmantelamiento de columnas, equipos de mantenimiento de pilares, sistemas de monitoreo de seguridad dinámica para techos de minas de carbón y diversos instrumentos de observación de presión en minas. Es una empresa con una sólida base tecnológica que integra diseño, desarrollo, fabricación, instalación de equipos y servicio posventa. La empresa cuenta con equipos de producción avanzados, una sólida capacidad técnica, equipos de prueba impecables y un riguroso sistema de gestión. Sus productos gozan de la aprobación de la mayoría de los usuarios y han recibido elogios unánimes.
